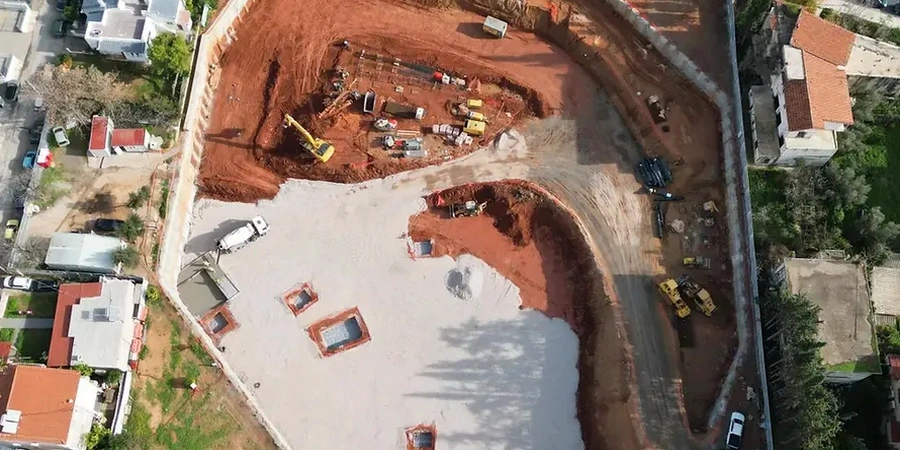

Diseño Geotécnico de Excavaciones Profundas en Alto Hospicio

La NCh433.Of2012 y la NCh2369.Of2003 no son opcionales en Alto Hospicio. Son la base de cualquier cálculo. Trabajamos sobre un suelo que mezcla sales, arenas y caliches en una meseta a 600 metros de altura. La zona sísmica 3 exige un diseño que soporte aceleraciones importantes. Lo que más vemos en esta zona son cortes verticales inestables. La matriz salina reacciona con la humedad y pierde cohesión rápido. Por eso el diseño geotécnico de excavaciones profundas debe incluir un análisis de deformaciones desde el día uno. No basta con un factor de seguridad estático. En nuestra experiencia, el monitoreo continuo de taludes durante la faena es lo que realmente evita los problemas. Un buen perfil de suelo se arma con ensayos de penetración estándar en la pampa y sondeos CPT donde el caliche es más potente.

En la pampa hospiciana, un diseño que ignora la química del suelo salino subestima el riesgo de colapso.

Metodología y alcance

Alto Hospicio nació como un campamento informal en los 90 y se consolidó sobre terrenos sin mayor planificación geotécnica. Hoy la ciudad crece hacia los bordes de la quebrada, donde los cortes superan los 8 metros. Ese pasado marca cómo trabajamos el diseño geotécnico de excavaciones profundas. La costra de sales y nitratos que cementa el suelo en seco se lava con la lluvia estival del invierno altiplánico. Ese ciclo de humedecimiento y secado obliga a modelar la excavación en condición drenada y no drenada. Lo hacemos con parámetros de resistencia al corte obtenidos en laboratorio. Un ensayo triaxial en muestras inalteradas nos da la cohesión real, no la supuesta. Para proyectos cercanos a los taludes orientales, complementamos con un análisis de estabilidad de taludes que considera la socavación por flujo esporádico. Así se evitan sorpresas en faena.

Consideraciones locales

El suelo de Alto Hospicio es un depósito eólico y aluvial cementado por sales. La napa freática está a más de 40 metros, pero el riesgo no es el agua subterránea. Es el agua de superficie. Una lluvia convectiva intensa puede saturar la costra en minutos y gatillar un desmoronamiento en una excavación profunda sin soporte. Lo vimos en eventos cercanos. El otro factor es la sismicidad. La aceleración efectiva máxima en roca para esta zona ronda los 0.40g. Un sismo severo puede licuar lentes de arena suelta atrapados bajo el caliche. Por eso el diseño geotécnico de excavaciones profundas aquí debe incluir un chequeo de licuefacción en cada estrato arenoso identificado. Ignorar estas dos condiciones —lluvia esporádica y sismo— es el error más común en proyectos que subestiman la meseta.

Parámetros de referencia

Parámetro	Valor típico
Profundidad máxima de análisis	Hasta 30 m en suelo mixto
Modelo constitutivo	Mohr-Coulomb con endurecimiento
Sobrecargas de diseño	Según NCh3171 y equipos en obra
Factor de seguridad mínimo	1.5 estático / 1.1 sísmico
Sistema de entibación	Soil nailing, pilotes, shotcrete
Análisis sísmico	Pseudo-estático y espectro NCh433
Control de deformaciones	Monitoreo topográfico diario

Otros servicios relacionados

Modelación Numérica 2D y 3D

Usamos elementos finitos para simular la secuencia constructiva. Esto permite predecir asentamientos en viviendas vecinas antes de mover un metro cúbico de tierra.

Diseño de Entibaciones y Anclajes

Calculamos la capacidad de arrancamiento de anclajes en suelo salino. El bulbo de inyección se dimensiona considerando la agresividad química del terreno.

Planes de Monitoreo Geotécnico

Instalamos inclinómetros y prismas topográficos. Los datos diarios se contrastan con el modelo de cálculo para activar alertas tempranas si la deformación se desvía.

Preguntas frecuentes

¿Qué rango de inversión se maneja para un diseño de excavación profunda en Alto Hospicio?

Depende de la altura del corte y la instrumentación requerida. Para un proyecto típico en la meseta, los honorarios de diseño geotécnico suelen moverse entre $937.000 y $3.622.000, variando según la complejidad del modelo de elementos finitos y los ensayos de validación en laboratorio.

¿Cómo afecta la salinidad del suelo al sistema de entibación metálica?

Afecta directamente la durabilidad. La alta concentración de cloruros y sulfatos acelera la corrosión del acero. En el diseño especificamos recubrimientos epóxicos, sobreespesores de sacrificio o protección catódica según la agresividad medida en el perfil.

¿Qué norma chilena rige el diseño sísmico de estas estructuras de contención?

La NCh2369.Of2003 es la referencia principal para el análisis pseudo-estático de muros y entibaciones en excavaciones profundas, complementada con los espectros de diseño de la NCh433.Of2012 para verificar la estabilidad global bajo carga sísmica severa.
